Phương pháp nối dây của Bộ ngắt mạch DC 1P/2P/3P/4P trong Hệ thống cấp điện UPS

Trong cấu hình của hệ thống cấp nguồn UPS, bộ ngắt mạch DC thực hiện chức năng kép là cách ly và bảo vệ quá dòng cho mạch ắc quy. Các loại nguồn điện UPS khác nhau tương ứng với điện áp và dòng điện định mức của pin khác nhau, do đó đòi hỏi phải điều chỉnh các bộ ngắt mạch DC với số cực khác nhau. Bài viết này sẽ trình bày chi tiết các phương pháp đấu dây khác nhau của cầu dao DC 1P/2P/3P/4P được áp dụng trong hệ thống UPS.

1. Máy cắt có các thông số tiêu chuẩn bao gồm điện áp định mức và dòng điện định mức (đối với loại 1P). Khi các thông số này không đáp ứng được yêu cầu về điện áp và dòng điện của pin, điện áp và dòng điện hoạt động có thể được tăng lên bằng cách thêm số cực của bộ ngắt mạch và áp dụng cấu hình kết nối song song nối tiếp. Cụ thể, kết nối nối tiếp làm tăng điện áp trong khi kết nối song song làm tăng dòng điện.Ở đây, chúng tôi lấy điện áp định mức 250V làm ví dụ.

MỘT:Ví dụ: Đối với UPS có công suất 40 kVA và chuỗi ắc quy định mức gồm 32 cell (cân bằng điện áp sạc: 14 V × 32 = 448 V; cũng có những loại ắc quy có điện áp sạc nổi chỉ 13,6 V, được sử dụng ở đây chỉ nhằm mục đích minh họa), dòng điện hoạt động tối đa được tính là 40 kVA × 1,0 đa 90% 10 V 32 = 139 A (giả sử hệ số công suất là 1,0, hiệu suất 90% và điện áp cắt do UPS đặt là 10 V trên mỗi ô). Trong trường hợp này, bộ ngắt mạch 2P 500 V 200 A là đủ. Phương pháp nối dây như sau:

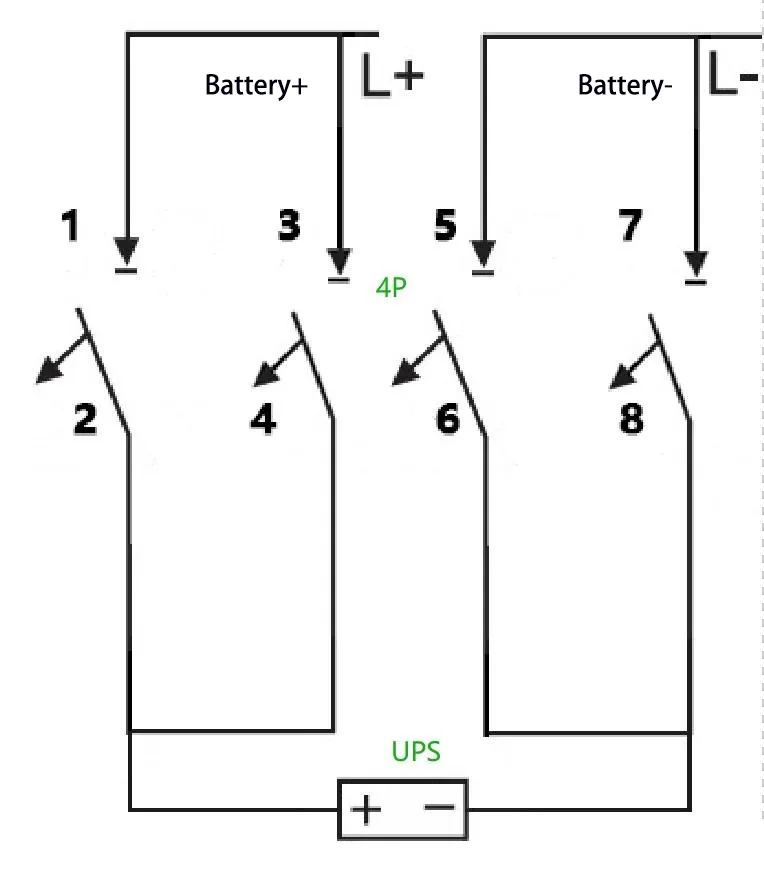

B:Điều gì sẽ xảy ra nếu sử dụng cầu dao 2P 500 V 100 A thay thế? Yêu cầu này có thể được đáp ứng bằng cầu dao 4P—cụ thể là bằng cách mắc song song hai bộ cầu dao 2P để nâng cao khả năng mang dòng điện. Phương pháp nối dây như sau:

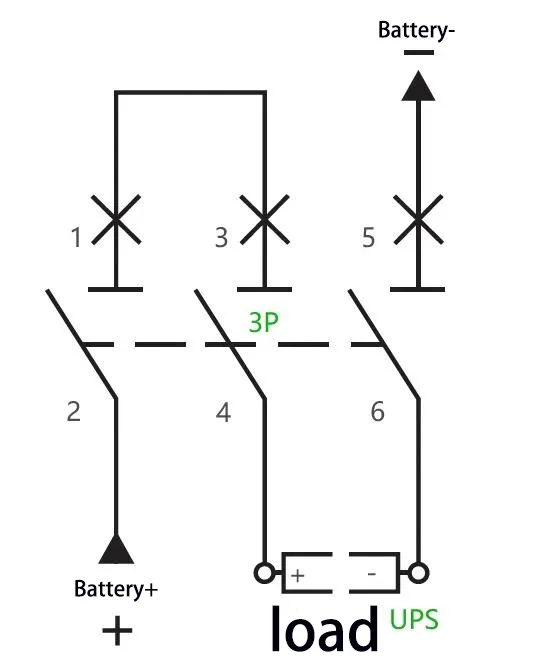

C:Ví dụ: Đối với UPS có công suất 40 kVA và chuỗi ắc quy định mức gồm 40 cell (cân bằng điện áp sạc: 14 V × 40 = 560 V), dòng điện hoạt động tối đa được tính là 40 kVA × 1,0 90% 10 V 40 = 111 A. Có thể sử dụng bộ ngắt mạch 3P 750 V 150 A, với hai cực của nó được mắc vào loạt. Phương pháp nối dây như sau:

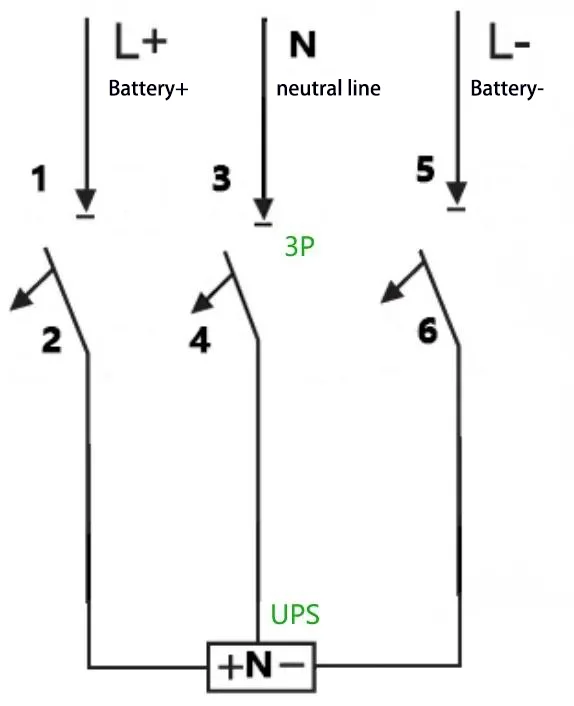

Đ:Ví dụ: Đối với UPS có công suất 40 kVA, chuỗi ắc quy định mức gồm 32 cell và kết nối dây trung tính (cân bằng điện áp sạc: 14 V × 32 = 448 V, tức là ±224 V), dòng điện hoạt động tối đa được tính là 40 kVA × 1,0 ữ 90% 10 V 32 = 139 A. A 3P 500 V 200 A bộ ngắt mạch có thể được áp dụng và phương pháp nối dây như sau:

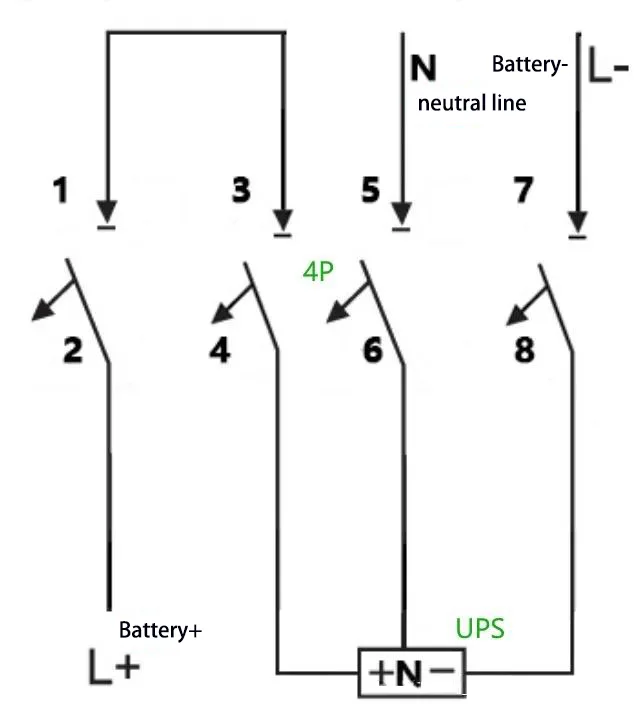

Đ:Ví dụ: Đối với UPS có công suất 40 kVA, chuỗi ắc quy định mức gồm 40 cell và kết nối dây trung tính (cân bằng điện áp sạc: 14 V × 40 = 560 V, tức là ±280 V), dòng điện hoạt động tối đa được tính là 40 kVA × 1,0 90% 10 V 40 = 111 A. A 4P 750 V 150 A bộ ngắt mạch có thể được sử dụng, với hai cực của nó được kết nối nối tiếp. Phương pháp nối dây như sau:
