Bộ ngắt mạch DC cho tấm pin mặt trời

ICHYTI là bộ ngắt mạch dc quy mô lớn dành cho nhà sản xuất và cung cấp tấm pin mặt trời tại Trung Quốc. Chúng tôi đã chuyên về các thành phần điện năng lượng mặt trời trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và bao phủ hầu hết các thị trường châu Âu. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn tại Trung Quốc.

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

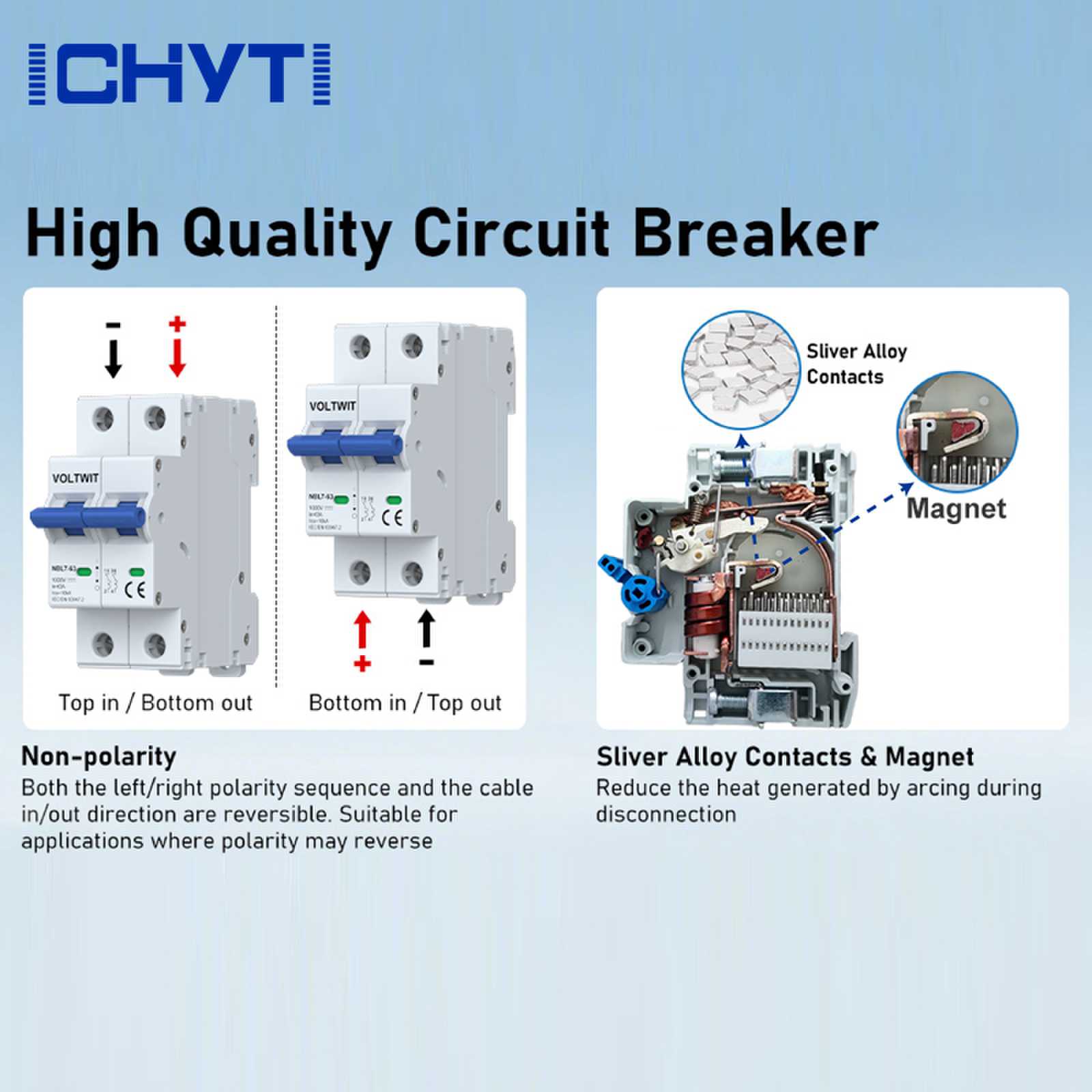

Bộ ngắt mạch ICHYTI dc của nhà sản xuất Trung Quốc cho các tấm pin mặt trời bao gồm các bộ phận như vỏ, cơ chế vận hành, bảo vệ quá tải nhiệt, ngắt điện từ, hệ thống tiếp điểm và hệ thống hồ quang. Cấu trúc thiết kế độc đáo của nó có thể cung cấp các chức năng bảo vệ quá tải và ngắn mạch. Ngoài ra, việc bổ sung hệ thống hồ quang nam châm vĩnh cửu mạnh giúp cải thiện hơn nữa khả năng đoản mạch của sản phẩm, đạt mức 6KA.

Bộ ngắt mạch ICHYTI dc cho các tấm pin mặt trời Thông số (Thông số kỹ thuật)

dòng sản phẩm		NBL7-63
Cây sào		1P	2P	4P
khung hình hiện tại		63A
Đánh giá hiện tại	TRONG	6, 10, 16, 20, 25, 32, 40, 5		0, 63 MỘT
Điện áp làm việc định mức	Ue(DC)	300V	500/600/1000V	1000V
Điện áp cách điện định mức	giao diện người dùng	1200V
Điện áp chịu được xung định mức	Uimp	6kV
Khả năng phá vỡ	chim le le	6KA
vấp ngã đặc trưng		C
Loại vấp ngã		nhiệt từ
Cuộc sống điện	Thật sự	500 chu kỳ (Khung 63A)
	Tiêu chuẩn	300 chu kỳ
Cuộc sống cơ khí	Thật sự	10000 chu kỳ (Khung 63A)
	Tiêu chuẩn	9700 chu kỳ
Danh mục quá áp		III
Mức độ ô nhiễm		3
Bảo vệ sự xâm nhập		Cổng đấu dây IP40 IP20
Khả năng chống ẩm và nhiệt		Lớp 2
Công suất thiết bị đầu cuối		2,5x35mm2
Mô-men xoắn buộc của thiết bị đầu cuối		2.0â3.5Nm
Nhiệt độ môi trường		-30â~+70°C
Nhiệt độ bảo quản		-40â~+85â
Phương pháp cài đặt		DIN
Tiêu chuẩn		IEC60947-2

Bộ ngắt mạch ICHYTI dc cho các tấm pin mặt trời

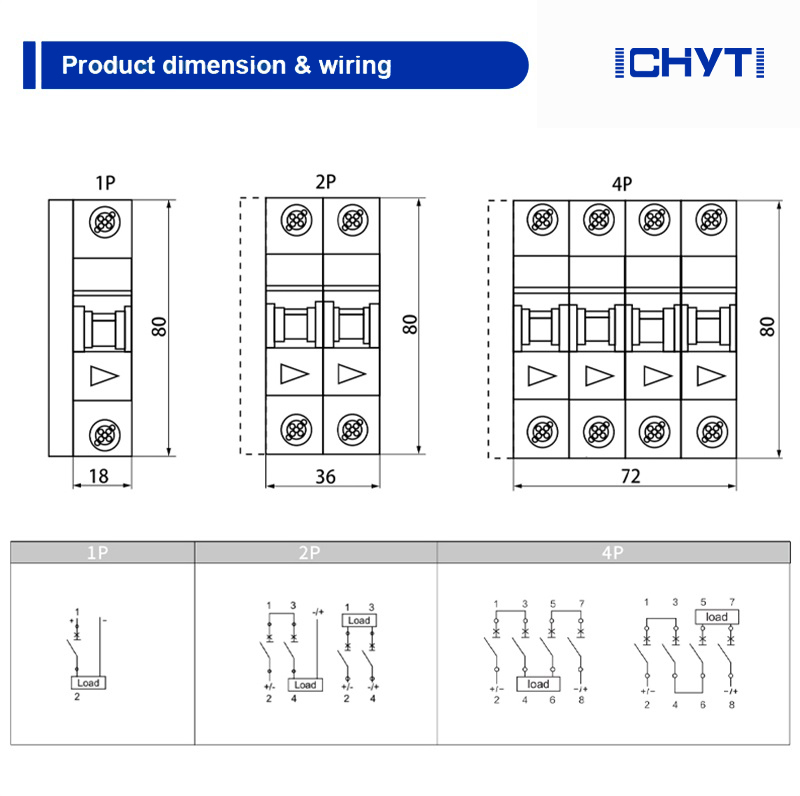

◉ Khi nối dây, cần chú ý đến cực dương và cực âm của nguồn điện. Nguồn điện cần đi vào từ phía trên và đi ra từ phía dưới, do đặc điểm thiết kế của đầu vào nguồn điện;

◉ Cài đặt dễ dàng, có thể tiết kiệm dây cáp;

◉ Nó có thể được sử dụng để bảo vệ tải điện trở và tải cảm ứng với dòng điện khởi động thấp, với hiệu quả bảo vệ là 5-10In;

◉ Thích hợp cho gia đình, văn phòng, xây dựng và các lĩnh vực công nghiệp.

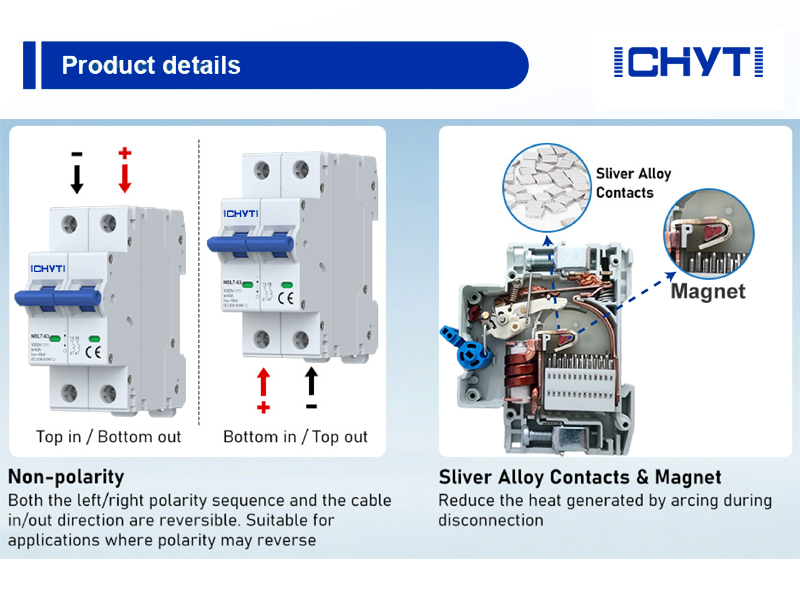

Bộ ngắt mạch ICHYTI dc cho các tấm pin mặt trời Chi tiết

◉ Chỉ báo màu đỏ và xanh lá cây trực quan: Chuyển trạng thái, xóa trong nháy mắt.

◉ Tay cầm dày gấp đôi: Đồng thời, nó có thể tăng độ đầy và sự thoải mái khi vận hành.

◉ Vật liệu chống cháy PC: Lớp vỏ chống cháy PC, chịu được nhiệt độ cao, không bị biến dạng, bề ngoài đẹp và mịn, không dễ mài mòn, hiệu quả chống lão hóa tốt.

◉ Thiết kế làm mát hàng đầu: Tản nhiệt hiệu quả, giảm lỗi do bộ ngắt mạch quá nóng.
